Токарна-фрезерна обробка автомобільних деталей

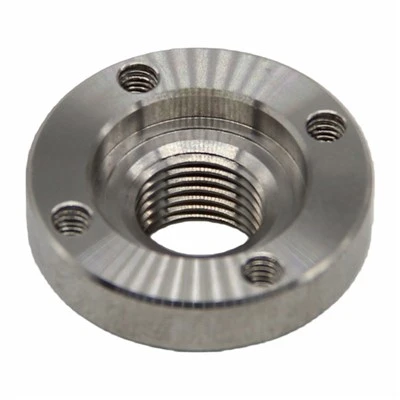

Токарне-фрезерування не є чистим токарним процесом і не є чистим фрезеруванням. Це інтегрований процес на одному верстаті, який поєднує обертання заготовки з робочим інструментом під повним керуванням ЧПК. Поточні інструменти, позиціонування осі C-і часто вісь Y- або додаткові поворотні осі дозволяють машині обробляти як циліндричні поверхні, так і складні призматичні елементи, не виймаючи деталь із патрона.

Традиційний маршрут: токарний верстат → фреза → другорядні операції → перевірка.
Маршрут токарної-фрезерної роботи: одне затискання → повне токарне оброблення + фрезерування + свердління + нарізання різьби → перевірка.

Оскільки деталь залишається на тій самій основі, зв’язки між-об’єктами-залишаються заблокованими. Ось де5-осьові деталі з ЧПУнадати їх реальну цінність. Одночасний або позиційний рух по 5-осі досягає виточок, кутових отворів і контурних поверхонь, які в іншому випадку потребували б кількох кріплень. Результатом є більш висока геометрична точність і набагато менше часу, необхідного для різання.

Автомобільні компоненти поєднують вимоги, з якими послідовна обробка погано справляється.

Комплексні геометрії
Трансмісійні вали, поворотні кулаки, корпуси турбокомпресора, розподільні вали та деталі диференціала зазвичай поєднують точені діаметри з фрезерованими плоскими пазами, шпонковими пазами, поперечними -отворами та фасонними поверхнями. Одне налаштування зберігає коаксіальність і кутові співвідношення незмінними.

Жорсткі допуски
Критичні елементи часто розташовані на ±0,01 мм або менше. Кожне повторне-затискання призводить до можливого накопичення-. Один-налаштований поворот-фрезерування зберігає низьку позиційну похибку, оскільки всі елементи мають одну систему координат.

Матеріальні відходи та контроль витрат
Менша кількість пристосувань, менше транспортування та менше браку зменшують загальну вартість деталі. Алюмінієві сплави, нержавіючі сталі та сорти титану, звичайні для легких або продуктивних застосувань, обробляються чисто, коли траєкторії руху інструменту залишаються безперервними в одній програмі.

Дані магазинів і галузеві звіти постійно демонструють скорочення часу циклу-на 40–50%, кількість налаштувань зменшується з кількох операцій до однієї чи двох, а також відчутне зниження сукупної помилки, коли багатозадачні платформи замінюють послідовні машини.

Типова складна автомобільна деталь у стилі-кулака виглядає так:

Традиційний процес (часто 4–6 налаштувань): чорнове точення → чистове точення → фрезерування плоских та шпонкових канавок → свердління та різьблення поперечних-отворів → вторинне фрезерування або шліфування → остаточна перевірка. Кожна передача потребує нового кріплення, повторної -індикації та несе ризик зміщення.

Поворотно-фрезерний складний процес (1–2 налаштування): деталь затискається один раз; верстат виконує все точіння, фрезерування, свердління та нарізування різьблення в безперервній програмі. Передача під-шпинделя, якщо доступна, завершує обидва кінці з мінімальним втручанням оператора.

Перевага чітко проявляється наФрезеровані прототипи з ЧПУдля автомобільних випробувань. Термін виконання прототипу скорочується, оскільки немає черги між машинами та очікування вторинних пристроїв. Команди дизайнерів виконують ітерацію швидше та з більшою впевненістю переходять до виробництва. Та сама єдина-логіка налаштування згодом зменшує WIP, трудомісткість і площу в об’ємах.

Як токарне-фрезерування скорочує час виробництва? Він згортає послідовні операції в один безперервний цикл і видаляє більшість між-машинних передач. Економія походить від усунення налаштувань, а не від швидшої роботи шпинделя.

Типовий постачальник автомобільного рівня стикався з неодноразовими затримками щодо складного сімейства рульового-кулака та приводного-вала. Традиційна маршрутизація використовувала кілька машин і п’ять або більше установок. Критичні отвори та монтажні поверхні показали кумулятивні проблеми з допуском; навіть помірні партії займали тижні.

Деталі перемістилися на 5-осьову платформу-млина. Усі важливі функції були завершені за один або два затискання. Результати подібних переходів включають скорочення часу налаштування приблизно вдвічі, зменшення часу обробки на 15–40 %, стиснення загального часу виконання на 40–50 % і підвищення продуктивності першого проходу через зникнення передачі бази даних. Управління процесом відповідало стандартам ISO 9001 і IATF 16949 від прототипу до випуску.

Зміна була оперативною, а не лише технологічною.

Коли ви оцінюєте виробника 5-осьових верстатів з ЧПК або фабрику 5-осьових верстатів з ЧПК, шукайте конкретні докази, а не заяви:

Можливості верстатів: платформи для фрезерного-повороту або одночасних 5-осьових платформ із робочим інструментом, достатньою потужністю шпинделя та достатньою потужністю інструменту.

Матеріальний досвід: перевірена робота з алюмінієвими сплавами, нержавіючою сталлю та титаном, поширеними в автомобільних програмах.

Системи якості: ШМ, зондування в-процесі та документовані плани перевірки, які підтримують вимоги ±0,01 мм (або жорсткіші).

Безперервність виробництва-від-прототипу: можливість переходу від фрезерування прототипів з ЧПУ до оптового фрезерування автомобільних деталей без повторної{2}}кваліфікації всього процесу.

Прозорість процесу: готовність обговорювати стратегію налаштування, філософію кріплень і те, як вони контролюють базові точки вашої конкретної геометрії.

Надійний постачальник точних автомобільних запчастин у Китаї (або в іншому місці) покаже реальні приклади деталей і розповість про-компроміси між{-обробкою з багатоосьовим ЧПУ та традиційною обробкою для вашої групи деталей.
